QJ-828琉璃瓦机技术参数
1、适用板材：材质：彩涂板，屈服强度235 Mpa
2、适用板厚：0.3---1.0mm
3、原料宽度:1000mm
4、生产线速度：0----8m/min
5、轧辊排数：9排
6、 设备安装外形尺寸：6200mm×1300mm×1200mm
7、 设备总重量：约3500kg
8、总机功率：10.5kw
9、 液压剪切功率：3kw
10、 液压站压力：10-12mpa
11、 电控系统：全机采用工业电脑PLC控制
12、 工作速度：每分钟8M左右
二、
生产工艺流程：放料----钢板成型----成型液压切断----出料架
设备组成：1、普通开卷支架
2、进料导入平台
3、钢板成型主机
4、琉璃压型机
5、钢板成型剪切装置
6、液压系统
7、电脑控制柜
8、计数器
9、出料接料架
一、 设备结构概况
1、 普通开卷支架
用于支撑钢卷和钢卷展开，轮盘式操作，人工手动展开钢卷，承重5吨。
2、 进料导入平台
功能及结构特点：将原料（钢板）放置于此平台进行生产加工，保证生产的彩钢板平整、平行、前后一致。平台上定位角铁的功能请参照设备使用说明样本。
3、 钢板成型主机
成型主机采用焊接板式结构，电机减速机驱动，链条传动、轧辊表面进行抛光、数控机床精确加工，保证制件形状和精度，轧辊表面经精加工，并进行电镀处理，使模具经久耐用，永不生锈，轧压板料时保证其板型成型表面光滑，防止划伤表面。
轧辊电镀层厚度：0.02mm
轧辊材质：45#锻钢

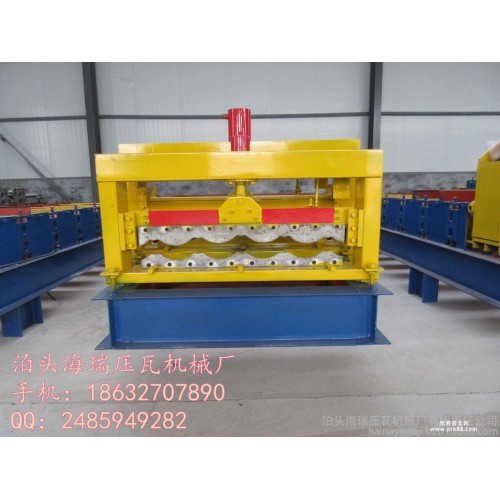

4、 琉璃压型机
琉璃成型部分采用南京刃具模具厂专用压型模具制作，上下共计两副模具，通过上模具运动对制件进行压型。模具平整光滑，尺寸、角度精确，压型深度可根据需要随意调节。
模具材质: Cr12, 模具经热处理加工;
5、 钢板成型剪切装置
6、 采用液压驱动，自动定位、将成型制件定尺切断。
配套：剪切刀具一副、液压油缸一件，剪切机壹台。
成型剪刀片材质：Gcr12
刀片数量：2件。
7、 液压系统
采用齿轮油泵控制，将液压油灌输至成型剪切系统的液压油缸内，使剪切机驱动，进行切割。
配置：液压油箱一套；液压油泵一套；液压油管二根；电磁阀二组。
油泵电机功率：3kw
液压油使用规格：40#
