自保温砖的保温性能优于其所砌墙体的保温性能，这是因为砌筑时的灰缝造成热桥给热流通过打开了方便之门。因此，要想让自保温砖所砌墙体的保温性能损失减少，就应该解决砖缝的问题。
(1)尽可能地缩小和减少砌筑灰缝。众所周知，砖的单块体积越大，灰缝越少，例如:使用普通实心砖砌lm高的墙，有16.6条水平灰缝，而采用KP1 型多孔砖时只有9条灰缝，水平灰缝减少了45%，限于人工砌筑时的体力强度，不可能无限制地增加单块砖的体积。一般认为，单手拿砖时单砖重 M应小于 5kg，双手拿砖时可达15kg,对于容重为 1000〜1100kg/m3的多孔砖来说，单砖体积应小于 0.115m³即一块自保温砖体积约为普通实心砖体积的10.2倍，问题不大。
(2)采用保温砂浆、普通水泥砂浆的导热系数 约为1.1，是烧结普通砖的1.375倍左右，某些自保温砂浆的导热系数远远小于此值，对此已有不少论述。
(3)充分利用好自保温砖本身的保温性能。由于沿矩形孔边方向的肋短而且直，形成了良好的热流通道，即所谓“热桥”。其保温性能差，而沿矩形孔短边方內的肋互相交错，热流通过时曲折转弯，路径长得多，故保温性能也好得多。为此，外墙砌筑时应尽一切努力让保温性能好的一面向外，以充分发挥自保温砖的保温性能。可以采用以下几种措施：

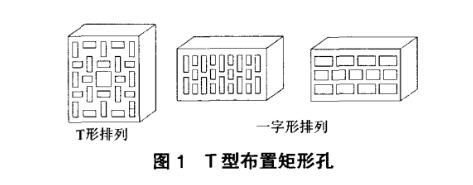

①采用T型布置的矩形孔，如图1所示。 对于口前常用的外形尺寸为 240mmx 115mmx90inm错位排列的矩形孔多孔砖来说，其沿240mm方向的保温性能较好，而沿115rmn 方的保温性能由于大S热桥的存在，其保温性能就差远了。
砌筑时常采用一丁一顺的方法排砖，则丁砖保温较好，顺砖保温太差，因而墙体的保温性能就大打祈扣了。其横、顺两个方向有相同的保温性能，在同样孔洞率的条件下，孔数增多，使挤出成型及 模具制造增加f难度。
②对干目前推广的矩形(条形）孔的自保温砖 来说，垂直于长边的热流通道曲折面较多，保温性 能较好,而平行于於边的热流通道短而且直，是热流通过的最佳选择(热桥)，因此砌筑时必须使砖孔的长边平行T墙的走向。
吋以采取以下几种方法保证这一基本条件的落实。
a.外形尺寸法:以断面的一个尺寸为墙厚，另一个尺寸大于或小于墙体厚度并使沿墙方向有最佳的保温性能。
例如：在两南地区外墙厚通常为240mm，则砖的断面尺寸采用240mmx290mm(主砖）和 240mmxl90mm 及 240mmx90mm(配砖）并使 240mm方向有最佳的保温性能。这一尺寸不仅符合模数要求，砌筑时也能保证质量。
b.扣榫法:在必须使用断面为正方形的砖时，可在砌筑时竖缝采用互相对应的扣榫，如图2所示。
施工时榫口只能沿墙的走向放置，从而保证充分利用砖的保温性能。
这一方法的最大缺点是：增加了竖缝宽度加宽了热桥，降低了墙体的保温性能。同时两侧的凸凹榫口也给挤出模具增加了麻烦。
c.压花法根据GB13544-2000《烧结多孔砖》和GB13544-2003《烧结空心砖和空心砌块》的有关规定，砖的条、顶面必须有深度不大于1.5mm，可以在其相对的两组砖面上一组拉直，另一组压斜纹或装饰其它花纹，如图3所示。
施工时规定以某一种花纹出现于墙面，只要砌砖人工注意这些是可以做到的。
