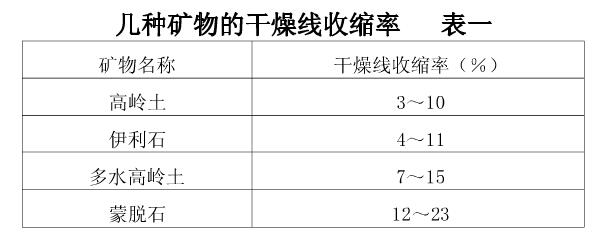

在这里主要是指矿物泥料干燥时的线收缩率，几种主要矿物质线收缩率见表1，由于蒙脱石（膨润土）的干燥线收缩率太高，所以泥料中蒙脱石的含量超过20％时，干燥裂纹几乎无法避免。
生产中常以干燥敏感性系数来评价泥料的这一性能，泥料的干燥敏感性系数计算。世界砖瓦网
砖坯的临界水份（或称临界含水率）是干燥中的一个重要工艺参数，当坯体内的水份小于临界水份以后，可以加快干燥速度而不会产生干燥裂纹，而在此以前的干燥过程则应特别小心，严防裂纹产生。
由于临界水份是坯体表面停止收缩时的平均含水率，所以影响临界水份的最根本的原因是原料本身的性质。当干燥的技术条件（空气的流速、温度．相对湿度）一定时，临界水份也是个常数。
对同一种泥料来说，成型水份越高，其干燥敏感性系数也越大，干燥时产生干燥裂纹的威胁也越严重。
通常，泥料的塑性指数越高，干燥线收缩率也越高，其干操敏感性系数也越高。
泥料的干燥敏感性系数是决定砖坯干燥制度最基本的技术参数。试验表明：在干燥设备，成型设备、生产工艺完全相同的条件下，用干燥敏感性系数为2.24的泥料生产的砖坯只能用65℃的热风经33个小时才能顺利干透，否则，将产生严重的干燥裂纹。但对用干燥敏感性系数只0.7的泥料生产的砖坯则可以150℃的热风只需10个小时就完全干透了。而且没有干操裂纹。生产实践告诉我们；当泥料的干燥敏感性系数小于1时，干燥的困难较少，一旦干燥敏感性系数大于2，麻烦就多了。
生产中，可以利用不同矿物的特性充分混匀以改进泥料的性能。如在生产粉煤灰砖时掺人蒙脱石或肥性粘土作粘结剂，对于干燥敏感性系数太高的泥料掺入粉煤灰、炉渣、废砖粉等沙性材料以降低其干燥敏感性系数等。
