粉煤灰和煤渣均为煤在锅炉中燃烧后的废渣。粉煤灰是煤粉在煤粉炉中燃烧后的灰烬，主要来源于火力发电厂的煤粉炉。煤粉炉中也产生少量的（约15%~20%）烧结渣（再生渣），往往与粉煤灰混合排弃。煤渣指块煤燃烧后的残渣，主要来源于各种篦式工业锅炉和采暖锅炉。
粉煤灰和煤渣的物理化学性质取决于煤的品种、燃烧方法和燃烧温度。其中粉煤灰的性质还与煤的粉磨细度、收集方法以及排除方式（湿式与干式）等因素有关。粉煤灰为细粉状，呈灰色或灰白色（含水时为黑灰色）。粉煤灰颗粒是一种具有巨大内比表面积的多孔结构，有许多玻璃质。粉煤灰的多孔结构，使之对水的吸附能力很大，往往含水量达30% 的粉煤灰仍呈松散状态。粉煤灰的真密度为2000~2300kg/m3；松散干堆积密度一般在550~650kg/m3 之间，高者达800 kg/m3 以上；细度以88μm 孔筛的筛余计，一般为10%~30%；比表面积约为2700~3500cm2/g；空隙率为60%~75%。

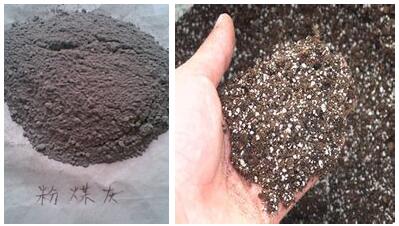

粉煤灰 煤渣
煤渣为块状、呈褐红色、灰色、灰黑色、绿黑色等。煤渣多为多孔状融结结构，也有呈密实岩石状或疏松土状的。煤渣真密度为2500kg/m3左右；松散干堆积密度为700~900 kg/m3，以750~850kg/m3居多；颗粒表观密度约为1250~1500kg/m3（空隙率40%~50%）；吸水率为5.5%~15%，一般为10%~12%。世界砖瓦网
粉煤灰和煤渣的主要矿物成分有哪些
粉煤灰是经过高温焙烧，且经过一系列物理化学反应的原料。它的矿物成分主要有：无定形玻璃、未燃尽的碳、晶态的莫来石、石英、磁铁矿、赤铁矿、金红石、长石、刚玉、红柱石、方解石等。含颗粒度大于0.002mm 的非黏土矿物（瘠性料）很多，而小于0.002mm 的黏土矿物很少。但它与粘结剂掺配后的混合料矿物组成仍基本符合砖瓦对原料矿物组成的要求（其中的粉煤灰是已经过一次高温焙烧的生成物）。尤其当粉煤灰掺入高塑性黏土内，对 改善黏土的成型、干燥、焙烧性能效果尤佳。
如重庆发电厂的粉煤灰主要矿物组成为：玻璃体，颗粒为0.001~0.15mm，含量为60%~65%；莫来石，颗粒为0.001~0.15mm，含量约为20%；碳屑，颗粒小于0.01mm，含量不小于10%；磁铁矿和赤铁矿，颗粒小于0.01mm，含量约为5%；石英，颗粒小于0.01mm，含量约为2%。这种粉煤灰与重庆地区的页岩以1∶1（质量比）掺配使用，做出砖的抗压强度一般均超过1470N/cm2（150kg/cm2）。而煤渣的矿物成分与粉煤灰相近。
